مقدمة

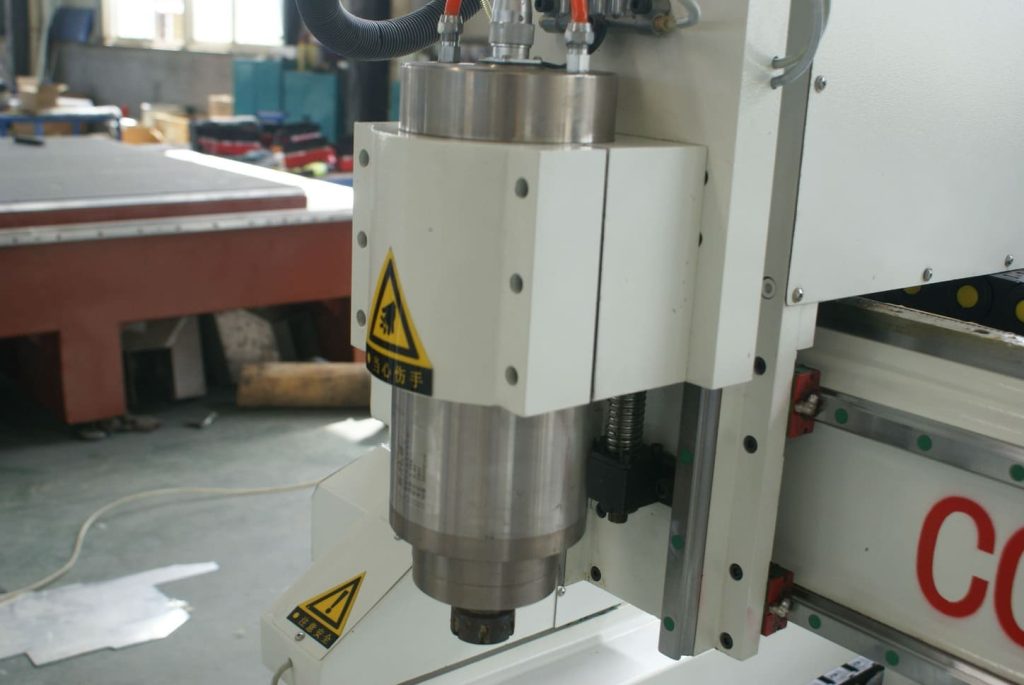

إن تفكيك وتجميع المغزل CNC هو عمل يتطلب تشغيلًا دقيقًا. المغزل هو أحد المكونات الأساسية لأدوات آلة CNC. ستقدم هذه المقالة عملية تفكيك وتجميع المغزل CNC بالتفصيل وتشرح كيفية قياس وضبط دقة المغزل لضمان تشغيله بشكل طبيعي بعد إعادة التثبيت.
تفكيك المغزل
إن تفكيك المغزل CNC ليس معقدًا، ولكن يجب أن تكون حذرًا للغاية أثناء التشغيل، وخاصة الاهتمام بتوصيل الدوائر الكهربائية والمائية والهوائية.
افصل سلك الطاقة الخاص بالمحور: قبل تفكيك المغزل، قم أولاً بفصل اتصال الطاقة لتجنب الحوادث أثناء عملية التفكيك.
افصل أنبوب مياه تبريد المغزل: قم بإزالة اتصال نظام تبريد المغزل لمنع تسرب سائل التبريد أو التأثير على التشغيل.
افصل أنبوب هواء المغزل: قم بإزالة أنبوب الهواء المتصل بالمحور للتأكد من عدم تداخل الهواء المضغوط أثناء عملية التفكيك.
قم بفك برغي الربط: عند تثبيت المغزل أو دعمه بشكل مناسب، لمنع سقوط المغزل، يوصى بتسجيل موضع التثبيت الأصلي للمغزل قبل التفكيك. ثم قم بفك براغي الربط على المغزل CNC.
إزالة مسامير المغزل: قم بفك البراغي الموجودة على المغزل بشكل قطري واستخدم البراغي لدفع المغزل للخارج. انتبه لمنع المغزل من السقوط فجأة أثناء التشغيل.
تنظيف الزيت الموجود في الغلاف: بعد تفكيك المغزل، تأكد من تنظيف الزيت الموجود في الغلاف للتأكد من عدم وجود ملاءمة سيئة بسبب الأوساخ عند إعادة التثبيت.
تثبيت المغزل
بعد اكتمال عملية التفكيك، من المهم أيضًا تثبيت المغزل بشكل صحيح. فيما يلي الخطوات التفصيلية لتثبيت المغزل:
استخدم مادة التشحيم المضادة للصدأ: ضع طبقة من مادة التشحيم داخل المغزل والكم الجديدين لمنع الصدأ. ثم يتم تثبيت المغزل مع الانتباه إلى وضع التثبيت المسجل أثناء التفكيك.
قم بتوصيل أنبوب الهواء وأنبوب المياه وسلك الطاقة: اتبع الترتيب العكسي لتفكيك المغزل وتوصيل أنبوب الهواء وأنبوب الماء وسلك الطاقة.
قياس طول امتداد المغزل: في بعض أدوات الماكينة، من الضروري قياس موضع المغزل عند تغيير الأداة، أي طول الامتداد المحوري للمغزل من المشبك إلى التخفيف. يرتبط طول امتداد المغزل بسمك الحشية. كلما كان السمك أرق، زاد طول امتداد المغزل، والعكس صحيح. في الظروف العادية، يجب أن يكون طول امتداد المغزل حوالي 0.5 مم ولا يمكن أن يتجاوز 0.8 مم.
شد الوصلة: قم بربط الوصلة للتأكد من أن نطاق انحراف الوصلة يتراوح بين 0.01 و 0.02 ملم.
قياس دقة المغزل
بعد التثبيت، يجب قياس دقة المغزل لضمان استقراره وموثوقيته في العمل.
قياس انحراف الطرف الأمامي للمحور: قم بإدخال شريط الأدوات في المغزل، ثم قم بربطه، واستخدم مؤشر الاتصال لقياس انحراف الطرف الأمامي للغزل.
قياس انحراف الطرف الخلفي للمحور: قم أيضًا بقياس انحراف الطرف الخلفي للمحور للتأكد من أنه ضمن النطاق المسموح به.
قياس المحور المركزي للمحور: قم بقياس المحور المركزي والمحور الجانبي للمحور للتأكد من أن نطاق الدقة يقع في حدود 0.05 مم لتلبية متطلبات المعالجة.
خاتمة
يمكن أن يضمن التفكيك الصحيح وخطوات التجميع والقياس الدقيق التشغيل المنتظم والاستخدام طويل الأمد لمغزل CNC. يمكن للصيانة المنتظمة والتشغيل الدقيق تحسين كفاءة عمل المعدات وتجنب تلف المعدات الناجم عن التشغيل غير السليم. يمكن أن يساعد وضع الخطوات المذكورة أعلاه في الاعتبار المشغل على أن يكون أكثر مهارة عند تفكيك مغزل CNC.
ملخص الأسئلة الشائعة بناءً على المقالة
1. لماذا يجب عليك تسجيل موضع التثبيت الأصلي عند تفكيك المغزل؟
يضمن تسجيل موضع التثبيت الأصلي للمحور إمكانية استعادة موضع المغزل بدقة عند إعادة تثبيته لتجنب مشاكل التشغيل الناجمة عن انحراف التثبيت.
2. لماذا تحتاج إلى تنظيف الزيت الموجود في الغلاف بعد تفكيك المغزل؟
يمكن أن يؤدي تنظيف الزيت الموجود في الغلاف إلى منع الأوساخ من التأثير على الملاءمة بين المغزل والغطاء أثناء إعادة التركيب، وبالتالي ضمان جودة التركيب واستقرار تشغيل المغزل.
3. لماذا من المهم قياس طول امتداد المغزل؟
يؤثر طول امتداد المغزل بشكل مباشر على دقة الموضع أثناء تغيير الأداة. يمكن للقياس الدقيق ضمان استقرار ودقة المغزل أثناء المعالجة وتجنب أخطاء المعالجة.
4. ما هي قياسات الدقة المطلوبة بعد تثبيت المغزل؟
بعد تثبيت المغزل، يجب قياس الانحراف الأمامي والخلفي للمغزل ودقة قضيب التوصيل المركزي والجانبي للتأكد من أنها تلبي متطلبات المعالجة.
5. كيف يمكن التأكد من أن نطاق الجريان للوصلة يقع ضمن النطاق المسموح به؟
من خلال إحكام ربط الوصلة واستخدام أدوات القياس الدقيقة مثل الميكرومتر، قم بقياس نطاق الانحراف للوصلة للتأكد من أنه بين 0.01 و0.02 مم، وبالتالي ضمان التشغيل السلس للمحور.
- تضم شركة RicoCNC فريقًا من المحترفين الذين يعملون في تصميم وإنتاج وبيع وصيانة المغازل الكهربائية لسنوات عديدة. تقبل شركتنا شراء أنواع مختلفة من المغازل CNC.
محركات المغزل CNC المبردة بالماء

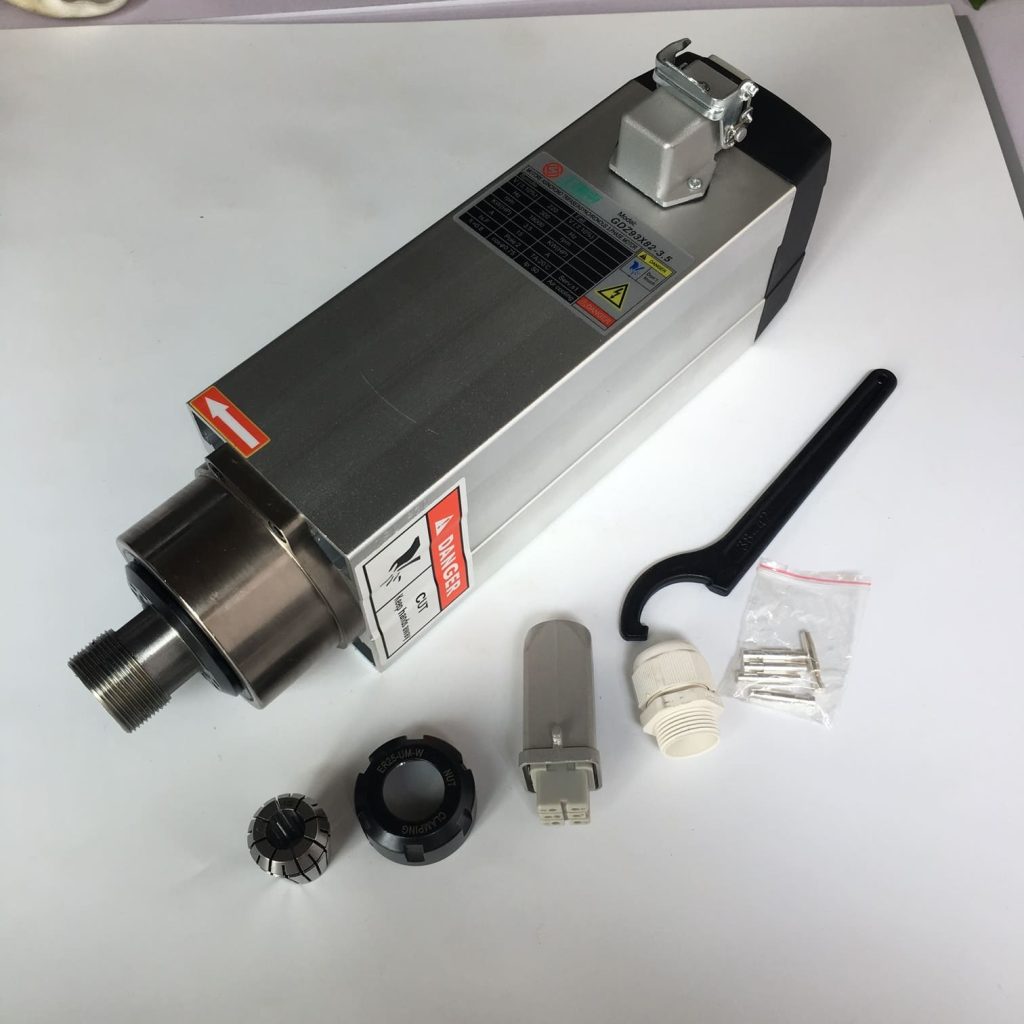

محركات المغزل CNC المبردة بالهواء
