소개
전기 스핀들을 설치하는 동안 정상적인 작동과 안전한 사용을 보장하기 위해 올바른 배선이 필수적입니다. 다양한 모델과 제조업체의 스핀들은 배선 요구 사항이 다를 수 있으므로 배선하기 전에 제조업체에서 제공한 배선 지침과 매뉴얼을 읽고 따르십시오. 단락, 비정상적인 전압/전류 또는 감전과 같은 위험을 피하기 위해 작동 전에 전문가와 상의하는 것이 좋습니다. 이 문서에서는 전기 스핀들 배선의 일반적인 단계를 소개하여 배선 작업을 올바르게 완료하는 데 도움을 드립니다.
전기 스핀들의 사양을 확인하세요
전압
먼저 전기 스핀들의 정격 전압을 확인합니다. 예를 들어 380V 3상 전기 또는 220V 단상 전기입니다. 이는 적합한 인버터를 선택하는 데 중요합니다.
힘
전기 스핀들의 전원을 확인하여 적합한 인버터를 선택할 수 있습니다. 인버터의 전원은 전기 스핀들과 일치해야 정상적인 작동이 보장됩니다.
속도
전기 스핀들의 정격 속도를 이해하여 인버터에서 해당 주파수 및 기타 매개변수를 설정할 수 있습니다. 올바른 설정은 전기 스핀들이 예상 작업 범위 내에서 작동하도록 보장할 수 있습니다.
인버터에서 전기 스핀들로의 연결

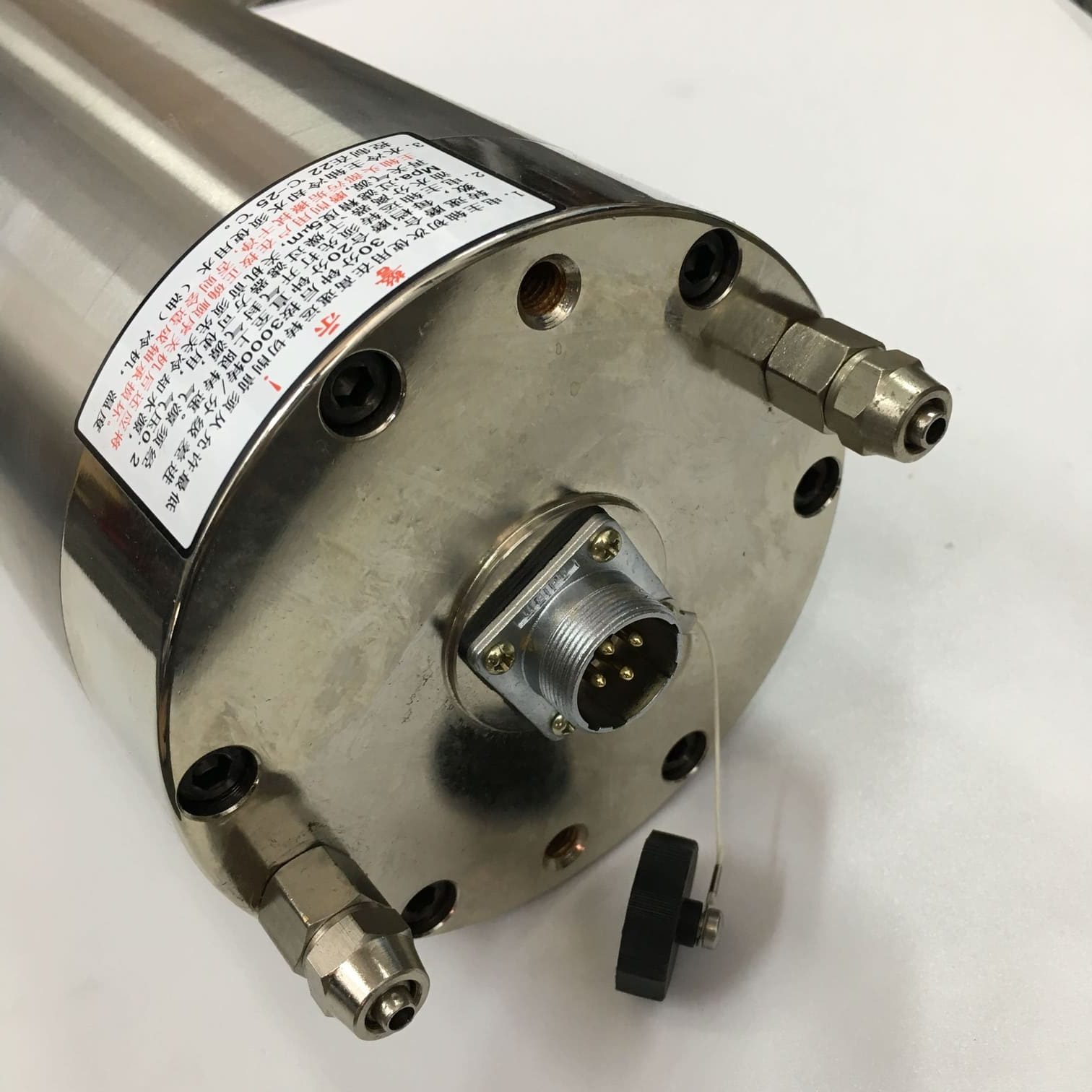

CNC 스핀들 케이블 연결
인버터의 출력 단자(일반적으로 "U", "V", "W"로 표시됨)를 전기 스핀들의 입력 단자에 연결합니다. 케이블 사양 및 배선 방법이 전기 스핀들의 요구 사항을 충족하는지 확인하고 케이블의 단면적은 전류 부하를 견딜 수 있어야 합니다.

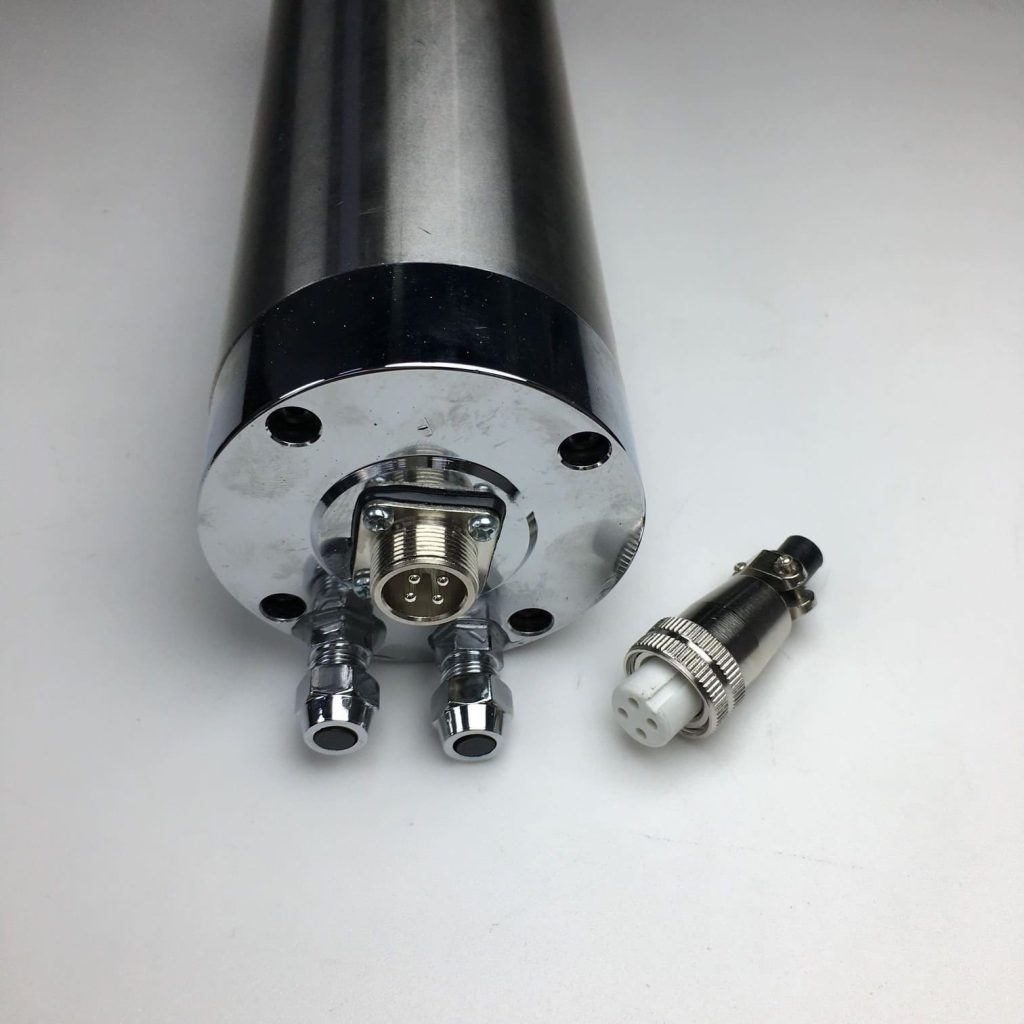

스핀들 케이블 연결
전원선 연결: 스핀들의 전원선이 인버터의 출력 단자에 올바르게 연결되었는지 확인하십시오. 일반적으로 스핀들 단자에는 "U", "V", "W"가 표시됩니다. 느슨함을 방지하기 위해 연결이 단단히 되어 있는지 확인하십시오.
접지선 연결: 스핀들의 접지선을 스핀들의 접지 단자에 연결합니다. 전기 간섭과 안전 위험을 피하기 위해 접지선이 양호한 접촉을 유지하는지 확인합니다.
배선 점검
모든 연결을 확인하세요
인버터의 전원 입력 및 출력 단자와 스핀들의 배선이 올바른지 확인하십시오. 느슨함을 방지하기 위해 모든 연결 지점이 단단히 고정되어 있는지 확인하십시오.
접지 확인
인버터와 스핀들이 모두 적절히 접지되었는지 확인하고, 접지선이 분리되었거나 접촉이 불량한지 점검하세요.
시작 테스트
인버터를 시작하세요
인버터를 시동하고 스핀들의 작동 상태를 관찰합니다. 스핀들의 속도, 소음 및 진동이 정상인지 확인합니다.
점차적으로 부하를 증가시키세요
점차적으로 부하를 증가시키고 다양한 부하에서 스핀들의 작동을 관찰합니다. 작동이 안정적인지 확인하고 다양한 작업 조건에서 스핀들이 잘 작동하는지 확인합니다.
안전 예방 조치
1. 배선 작업을 하기 전에 전원이 완전히 꺼졌는지 확인하세요.
2. 전기 배선에 익숙하지 않은 경우 안전과 정확성을 보장하기 위해 전문 전기 기술자의 도움을 받으십시오.
결론
올바른 전기 스핀들 배선은 정상적인 작동과 안전에 필수적입니다. 전기 스핀들의 사양 확인, 인버터를 스핀들에 연결, 배선을 시동 테스트로 확인하는 것부터 모든 단계를 신중하게 작동해야 합니다. 제조업체의 지침과 안전 규정을 반드시 따르고, 필요한 경우 전문가의 도움을 받아 전기 스핀들 시스템의 안정성과 안전을 확보하십시오.
기사에 따른 요약 FAQ
Q1: 전기 스핀들 배선 전 확인해야 할 사양은 무엇입니까?
A1: 적절한 인버터를 선택하고 해당 매개변수를 설정하려면 전기 스핀들의 정격 전압, 전력 및 속도를 확인해야 합니다.
Q2: 전기 스핀들을 인버터에 연결하는 방법은 무엇인가요?
A2: 인버터의 출력 단자(“U,” “V,” “W”로 표시)를 전기 스핀들의 입력 단자에 연결합니다. 케이블 사양이 요구 사항을 충족하고 연결이 견고한지 확인합니다.
Q3: 전기 스핀들의 배선이 올바른지 어떻게 확인하나요?
A3: 인버터의 전원 입력 및 출력 단자와 스핀들의 배선이 정확한지 확인하고, 모든 연결 지점이 단단히 조여져 있는지, 접지가 양호한지 확인하세요.
Q4: 전동 스핀들을 시동할 때 주의해야 할 점은 무엇입니까?
A4: 인버터를 시작한 후 속도, 소음 및 진동을 포함한 스핀들의 작동 상태를 관찰합니다. 점차적으로 부하를 증가시키고 다양한 부하에서 스핀들의 작동 안정성을 확인합니다.
Q5: 배선 작업 시 안전 주의사항은 무엇인가요?
A5: 배선 작업 전에 전원이 완전히 꺼졌는지 확인하십시오. 전기 배선에 익숙하지 않은 경우 전문 전기 기술자에게 도움을 요청하십시오.
